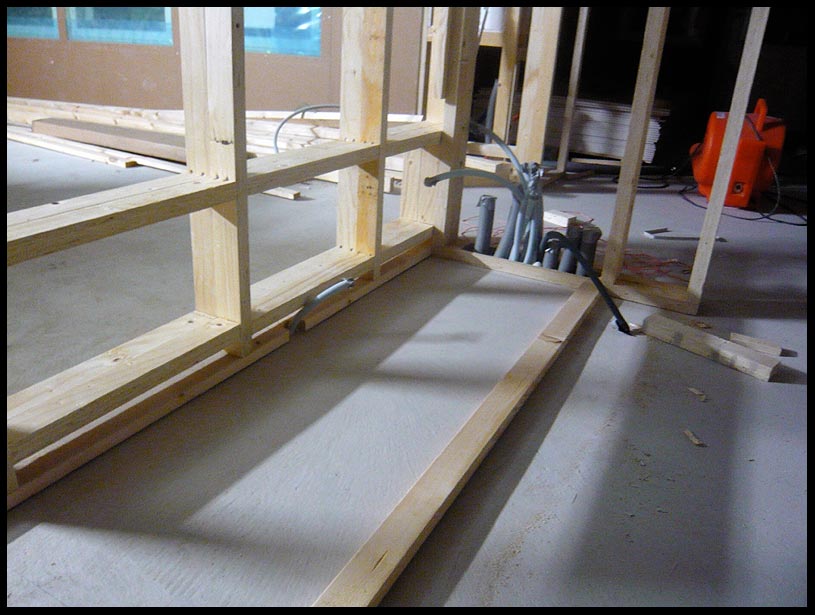

AV-taso alkaa hahmottua, tai oikeastaan reijät sitä varten: Vasemmanpuoleiseen aukkoon pitäisi mahtua PS3:
Tuo AV-teline/kaappi on kyllä hyvä idea. Itselläni on myös suunnitelmissa laittaa PS3 tulevassa talossamme viereiseen huoneeseen ja tehdä vain tarvittavat läpivedot piuhoille sivuseinään. Oma PS3:mme pitää sellaista puhinaa, että hiljaisten elokuvien katsominen on käytännössä mahdotonta tai vähintäänkin epämiellyttävää. Bluetooth-kauko-ohjain on näissä tilanteissa suuri apu.
Tänään homma eteni taas pienen pykälän. Pistin Genelecejä varten teknisen tilan sähkötaulusta dedikoidut kojerasiat (230V) 16A / 2.5mm2 kaapeleilla. Rasiat pistin n. 80cm korkeuteen ja viereen toiset rasiat joista saa sitten lattiavalussa kulkevaa putkea pitkin äänet vedettyä. 6.2 systeemiksi tuon nyt rakensin, tosin käyttöön siitä tulee todennäköisesti vain 5.1. Jollain ton tapasilla kansilla on tarkoitus pelata noi johdotukset kajareille: Muuten olisin pistänyt sekä signaalikaapelin että virtapiuha samaan rasiaan mutta sähkäri kielsi Nyt homma hyytyy taas pitkäksi aikaa, kun pitää laitella loput sähkötyöt päätökseen ja jatkaa seinien levytyksellä, tasoituksella, kittauksella jne.
Joo, aikamoista näpertelyä ollut noiden sähköjen kanssa kun joutuu rasiatkin tekemään putkille itse jotta saa Strömforsin Articit 50mm putkeen kiinni Genelecit saivat oman 2.5mm2/16A syötön ja viereen tuli sitten rasia josta saadaan signaali kajarille: Korkeus on noin 80cm (myös takana ) Huomaa että signaalitie ja virtakaapeli on erotettu siten että virrat menevät katon kautta ja signaali lattiavalussa. Tässä oikea etukajari, alapuolelle tuli vielä se 50mm putki + rasia sille (ei kuvassa) jotta subbarin saa tuohon lähimaastoon: AV-keskus: Mainittakoon että hifilaitteista tykki sai virrat UPSin kautta. Tämänhetkinen äänentoisto ja innovatiivinen ipod"telakka" gyprocista:
Tuosta kaiuttimien rasioinnista olen sitä mieltä, että sen signaalin ja verkkovirran voi hyvin vetää samaan rasiaan, kyse on vain toteutuksesta. Itse olen vetämässä asiakkaalleni siten, että Genelecin taakse seinään tulee yksi kojerasia, johon tulee kaksi putkea. Toista pitkin tuodaan käyttöjännite 3x1,5S kumikaapelilla, jossa valmiina päässä geneen sopiva liitin. Toista putkea pitkin tuodaan signaali kumikaapelilla, jossa valmiina XLR-liitin päässä. Tässä ratkaisussa suojaukset ovat riittävät ja johdot saavat sen viiden sentin matkan kulkea samassa rasiassa, kuten ne kulkevat lattioillakin ja muualla... Kanneksi Artic vino datarasia ilman liittimiä. http://ecatalogue.schneider-electric.fi/PictureLarge.aspx?imageid=P62025 Tai toki tuo aikaisemmin ehdotettu AK4 käy myös. Ja eikö muutenkin Geneille kannattaisi vetää signaali käyttäen XLR ja suoraan Genen omasta subista jakaen?
Kyllä. Varsinkin kun genen subien jakosuotimet myöskin balansoivat ulos lähtevän signaalin. Tällöin balansoituja lähtöjä ei välttämättä vaadita vahvistimelta.
Siksi subbarille onkin 2 sijoituspaikkaa ja molemmille on 50mm putkitus jotta sitä kautta saa vedettyä riittävästi kaapelia subbarille + takaisin.
Videotykin kotelointia: Kotiteatterivermeet on nyt vähän toisarvoisia projektin tässä vaiheessa. Eli eipä muuta lisättävää.
Tein tuota AV-jakamoa hieman. Hommasin putkenpäitä ja Glidexiä: Liukkarilla putkenpäät menevät kätsästi paikoilleen: Versio 1.0: Päädyin lopulta versioon 2.0: Suotta tuohon noita mutkia laittamaan, ahdistaa vain kaapelivetoja.
Pykälä taas eteenpäin. AV-jakamo valmis, tai no, viimeistelyä vaille valmis: Valitettavasti noista kaikista on normaaleja pistorasioita vain 1 punainen rasia. Eli jatkoroikalla mennään, tuo tilanahtaus hieman yllätti. 3 vasemmanpuoleista on siis 220V, joista yksi on Genelecien dedikoitu syöttö (16A), yksi UPS (10A) ja vain yksi on normaali pistorasia, AV-järjestelmälle dedikoitu toki (16A). Oikeanpuoleiset ovat sitten kaikenlaista, mm. 4x CAT6, TV/SAT/Radio jne.
Takka näyttää hyvältä, samoin tiiliseinä sen vieressä. Yksi kysymys koskien katossa olevaa ilmastointikanavaa: kuinka saat sen katkaistua siististi, nyt kun katto on jo paneloitu? Itse pätkäisin kaikki kanavat ennen katon tekoa.
Siihen on (kuulemma) semmonen kone olemassa jolla sen saa siististi ja paneleita vahingoittamatta katki.
Ja noilla leikkuun jälkeen saattaa jäädä jotain jälkiä kattoon, mutta venttiili kyllä peittää ne. Meilläkin leikattiin kaikki venttiilit katon maalauksen jälkeen ongelmitta juurikin tötsäsaksilla.
Pykälä taas eteenpäin. Kodinhoitohuoneessa on kaapistot, joista kolme oikeanpuoleista tulevat sisältämään stereolaitteistot. Tuossa onkin hieman kovempi homma rakennella toi ja muutto pukkaa päälle. Eli homma tyssää nyt "hetkeksi" kun talo pitää saattaa muuttokuntoon, käyttöönottotarkastus ei (valitettavasti) vaadi kotiteatterisysteemin valmiusasteilta mitään
